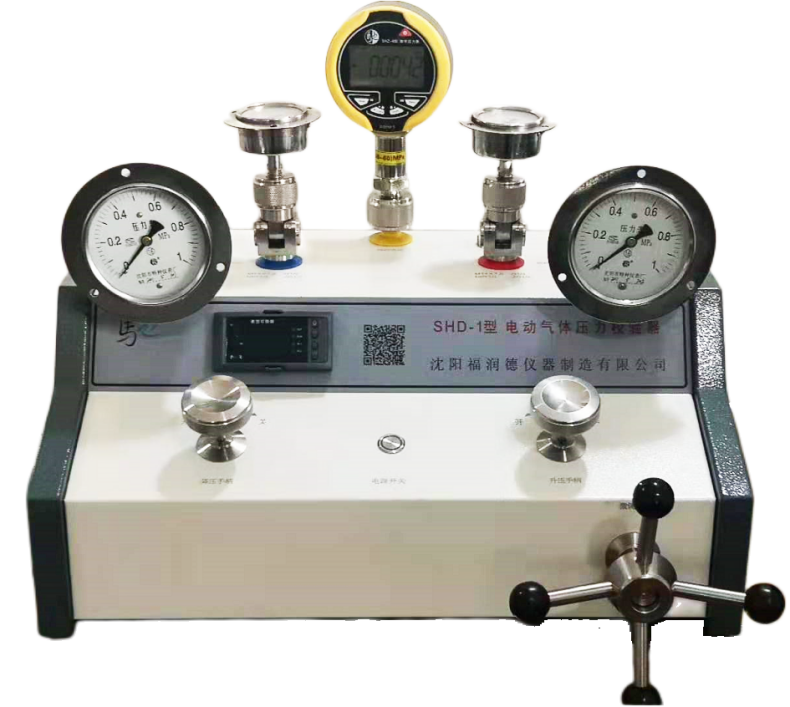

SHD-1-03型電動氣體壓力校驗器

2023-07-11 09:51:41

SHD-1-03型電動氣體壓力校驗器

概述：

在走訪客戶中了解到，一般壓力表的螺紋規格較多，有公制、英制、美制區分。以往的壓力校驗設備均為單一螺紋檢定接口，若想檢定英制、美制螺紋，必須更換轉換接頭才能開展工作，這樣工作效率大打折扣。

壓力轉換接頭，多數是采用旋轉螺紋方式密封,安裝相對比較麻煩。

我公司為提高檢定人員的工作效率，特在我公司原有產品SHD-1型電動氣體壓力校驗器的基礎之上，把被檢表接口設計成多種螺紋通用，無需旋轉，輕輕一插即可對NPT1/2、ZG1/2、G1/2、M20×1.5四種螺紋規格的壓力儀表進行快速安裝、密封的連接方式，可以實現每臺設備檢定8種螺紋的壓力表；同時，還可以實現軸、徑向壓力表同臺檢定。

該設備具有“超高預壓、密封絕佳、預壓隨意、自行清理、螺紋通用、油禁同臺、軸徑通用、插接安裝、絕無堵塞、體積小巧”等特點。

用途：

作為氣體介質用精密壓力表、數字壓力表比對檢定校驗油介質、氣介質、禁油等一般壓力表時的專用電動檢定設備，也可作為外部的連接氣源。

特點：

1. 超高預壓

無需任何輔助氣源，即可產生30MPa的壓力，目前為國內首創。

2. 密封絕佳

氣密性在測量范圍允許的條件下，在設定壓力的任意點內，耐壓3小時后，壓力下降不會超過設定值的5%。

3. 預壓隨意

30MPa超高預壓之內可隨意設置。

4. 自行清理

無需特意清理，在回程檢定的同時，已自動完成清潔操作。

5. 螺紋通用

將以往單一螺紋設計成通用螺紋，同一螺紋接口無需連接任何轉換

接頭情況下可連接多種螺紋。

例：大口徑NPT1/2、ZG1/2、G1/2、M20×1.5四種可在同一螺紋接

口連接。

小口徑NPT1/4、ZG1/4、G1/4、M14×1.5四種可在同一螺紋接口連接。

6. 插接安裝

輕輕一插即可完成安裝、密封，免去安裝壓力表時需要擰好多圈的繁瑣操作。

7. 油禁同臺

無需任何隔離裝置即可實現禁油表、油表在同一設備上檢定，絕不

會出現污染被檢壓力表現象。

8. 軸徑通用

被檢連接口為90^°彎曲設計，即可檢定軸向壓力表，又可檢定徑向壓力表。

9. 絕無堵塞

取消以往單向閥設計，以純凈空氣作為介質，可將雜質自行排除，絕不會有堵塞現象發生。

10. 體積小巧

集多功能于一身且體積僅有550 mm×360 mm×210mm，即能實驗室使用，又能現場使用。

技術參數：

壓力適用范圍：(0～30)MPa

預壓顯示精度：≤0.1MPa

調 節 細 度 ：<0.01%FS

5分鐘內壓力穩定度：≤0.5%FS

3小時內壓力穩定度：≤5%FS

標準表座螺紋規格：M20×1.5

被檢表座螺紋規格：覆蓋M20×1.5、G1/2、NPT1/2、ZG1/2、

M14×1.5、G1/4、NPT1/4、ZG1/4  8種螺紋（無需轉換接頭）

表座功能：軸徑向通用

表座安裝方式：插接安裝

工作介質：空氣

造壓方式：電動造壓（無需任何外接輔助，如壓縮機鋼瓶等）

功率：120W

頻率：60Hz

電壓：應滿足220V

噪音：≤70分貝

重量：≤18kg

外形尺寸：550 mm×360 mm×210mm
